Instrucción de operación de maquinaria de secado por infrarrojos lejanos tipo túnel

Instrucciones de funcionamiento para maquinaria de secado por infrarrojos lejanos.

La maquinaria de secado por infrarrojos lejanos tipo túnel es un equipo de tratamiento térmico especialmente utilizado, diseñado y desarrollado por la empresa de máquinas de impresión Yinghe.

1. Principio de funcionamiento

Esta máquina adopta un tubo de calentamiento eléctrico de infrarrojo lejano, hace que la capa de tinta realice una reacción de penetración de reticulación con infrarrojo lejano y realiza el tratamiento térmico de solidificación final para que la capa de tinta alcance la mejor solidez de adherencia y ajuste adecuadamente el brillo de la capa de tinta.

(1) El tratamiento térmico perfecto es la característica más importante de esta máquina.

(2) La adopción de un relé de temperatura intelectual hace que el error de control de temperatura esté dentro del rango de 2 grados positivos y negativos.

(3) La estructura de preservación del calor de doble capa ahorra más energía. La adopción de un tubo calefactor eléctrico infrarrojo de alto rendimiento puede ahorrar energía en un 30%.

(4) El regulador de velocidad puede ajustar exactamente la velocidad de funcionamiento de la correa de malla. La adopción del control de frecuencia de la velocidad del motor puede ajustar exactamente la velocidad de funcionamiento de la correa de malla.

(5) El diseño es humanizado y conveniente para el trabajador.

2. La explicación de todas las piezas en el panel de control (con referencia al dibujo adjunto 1)

(1) Medidor de temperatura: configure la temperatura necesaria por zona de trabajo

(2) Interruptor de control de temperatura: enciende y apaga la fuente de alimentación del relé de temperatura.

(3) El interruptor de descarga de humos: enciende y apaga el ventilador de descarga de humos.

(4) Medidor de corriente eléctrica: muestra la cantidad de corriente eléctrica monofásica cuando se trabaja

(5)Medidor de voltaje: muestra el voltaje utilizado por la máquina

(6) Regulador de velocidad: ajuste de la velocidad de funcionamiento de la correa de malla

(7) Interruptor de fuente de alimentación: enciende y apaga la fuente de alimentación de la máquina.

(8) Interruptor de arranque: inicia el funcionamiento de la correa de malla.

(9) Interruptor de parada: Detiene el funcionamiento de la correa de malla.

3. Procedimiento de uso

(1) Encienda el interruptor de la fuente de alimentación y presione el botón de arranque.

(2) Para iniciar el funcionamiento de la correa de malla, presione la tecla en el regulador de velocidad. Si desea detener el funcionamiento de la correa de malla, presione la tecla STOP.

(3) Encienda el interruptor de control de temperatura. Configure la temperatura necesaria usando el termorregulador y espere que la temperatura de la máquina aumente. El termorregulador mostrará la temperatura real de la zona de trabajo.

(4) De acuerdo con las necesidades prácticas, decida si encender o no el ventilador de enfriamiento y descarga de humo.

4. Elementos a los que se presta atención

(1) La correa de malla de teflón en situación estática puede soportar temperaturas más altas de hasta 240 ℃. Por lo tanto, se prohíbe establecer la temperatura de la zona de temperatura por encima de 240 ℃ cuando la correa de malla se detiene para no dañar la correa de malla debido al secado.

(2) El grado de apriete de la manija de ajuste de la correa de malla se terminó de ajustar al instalar la máquina. No se puede modificar a voluntad. Si es necesario realizar un ajuste, debemos asegurarnos de que la correa de malla corra en línea recta y que el botón de la correa de malla corra en la ranura del eje principal de entrada y salida.

(3) Durante el proceso de calentamiento, la correa de malla debe estar en situación de funcionamiento. Al parar la máquina, primero apague el termorregulador. Después de 15 minutos de funcionamiento de la correa de malla, apagará automáticamente toda la fuente de alimentación del equipo.

5. Dibujo adjunto

(1) El diagrama esquemático del panel de control.

(2) El parámetro técnico de la maquinaria de teñido por infrarrojo lejano.

Dibujo adjunto 1: Panel de control de la caja eléctrica.

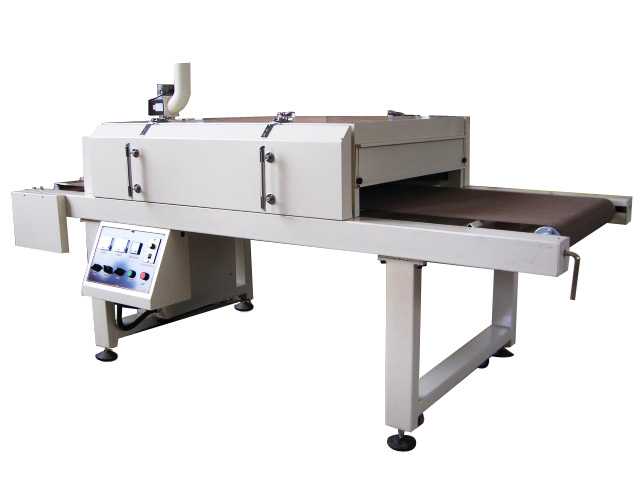

Secador de túnel IR de 2,5 metros

La especificación y el parámetro técnico de la maquinaria de secado por infrarrojos lejanos tipo túnel
